外形及安装尺寸

外形及安装尺寸

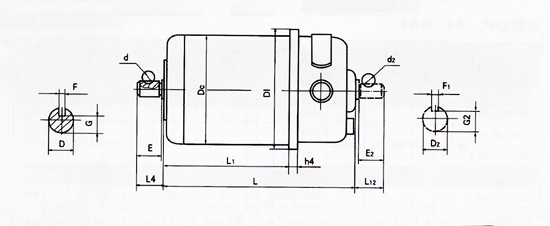

安装型式:A3 AA3

型 号	N	h2	h3	M	P	S	D1	L	D	E	l4	F	G	d	D2	E2	l12	G2	d2	重量 (kg) 不大于
	(h7)	-	(h12)	(±0.15)	-	(H14)	-	-	(h6)	-	-		(h11)	(h11)	(h6)	-	-	(h11)	(H11)
55ZYT01～49	42	4	2.5	48	58	4.5	60	96	5	12	13.5	2	3.3	7	4	12	13.5	光 轴		0.75
55ZYT51～99								106												0.9
70ZYT01～49	54	5	3	60	72	5.5	74	114	6	14	16	2	4.3	7	5	12	13.5	3.3	7	1.4
70ZYT51～99								124												1.6
90ZYT01～49	70	6	3	76	92	6.6	95	127	8	16	18	2	5.2	10	6	14	16	4.3	7	2.6
90ZYT51～99								147												3.3
90ZYT101～149								172												4.0
110ZYT01～49	85	7	4	94	112	9	115	152	14	20	22	4	11.5	13	8	16	18	5.2	10	4.0
110ZYT51～99								172												4.7
110ZYT101～149								188												5.8
110ZYT151～199								218												7.8

外形及安装尺寸

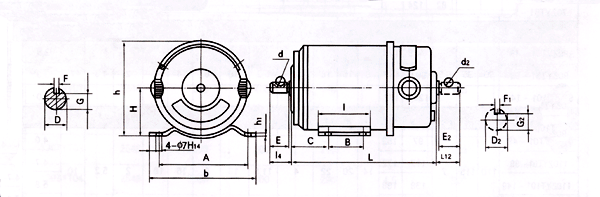

安装型式:A1 AA1

型号	H	h	h1	A	b	C	B	l	L	D	E	l4	F	G	d	D2	E2	L12	F1	G2	d2	重量 (kg) 不大于
	-	-	-	(±0.25)	-	-	(±0.25)	-	-	(h6)	-	-	+0.005 -0.015	(h11)	(H11)	(h6)	-	-	+0.005 -0.015	(h11)	(H11)
90ZYT01～49	50～04	97.5	3	100	116	32	44	64	127	8	16	18	2	5.2	10	6	14	16	2	4.3	7	2.8
90ZYT51～99						40.5			147													3.5
90ZYT101～149						49			172													4.2
110ZYT01～49	63～05	120.5	4	115	130	26	70	85	152	14	20	22	4	11.5	13	8	16	18	2	5.2	10	4.5
110ZYT51～99						34			172													5.5
110ZYT101～149						42			188													6.0
110ZYT151～199						57			218													8.0

外形及安装尺寸

安装型式:A5 AA5

型　号	L	重量（Kg)　不大于
130ZYT01～49	204	13
130ZYT51～99	224	15
130ZYT101～149	244	17

外形及安装尺寸

安装型式:A3 AA3

型　号	L	重量（Kg)　不大于
130ZYT01～49	204	13
130ZYT51～99	224	15
130ZYT101～149	244	17

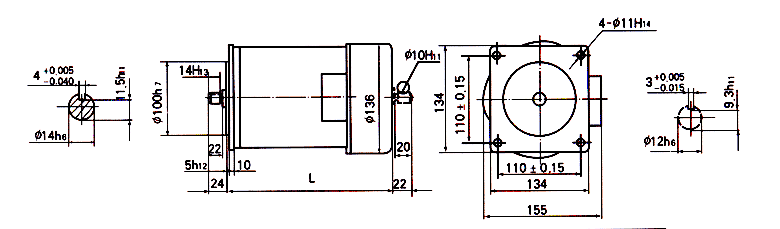

外形及安装尺寸

　 　　　　　　安装型式:A1 AA1

型　号	L	重量（Kg)　不大于
130ZYT01～49	204	13
130ZYT51～99	224	15
130ZYT101～149	244	17
